集成磁性RJ45连接器简化PCB布局并节省空间的5种方法

执行摘要

对于电子工程师和PCB设计师来说，电路板空间是一种宝贵的资源。每放置一个元件，每布线一条走线，都是功能性、性能和外形尺寸之间的权衡。谈到以太网连接，传统设计中使用独立的磁性模块和分开的RJ45插座，带来了显著的布局挑战。本文详细介绍了如何 集成磁性的RJ45插座 解决这些挑战，将关键组件整合到一个优化的封装中。我们将探讨这类集成连接器简化设计流程、减少PCB占用面积、提升信号完整性，并最终加快产品上市时间的五种具体方式。通过了解这些优势，设计师可以做出明智的决策，打造更稳健、紧凑且易于制造的产品。

1. 消除独立磁性元件

传统挑战

在传统的以太网设计中，物理层（PHY）芯片无法直接连接到RJ45插座。接口需要一个磁性模块——通常是包含变压器和共模扼流圈（CMC）的独立单元——以提供：

电气隔离： 保护PHY和主系统免受危险电压浪涌（静电放电、雷击、地环路）的影响。

信号调理： 将PHY的差分信号耦合到以太网电缆。

共模噪声抑制： 抑制电磁干扰（EMI）/射频干扰（RFI），确保信号完整性并满足法规标准。

该独立磁性模块通常是电路板上最高的元件之一，占用300-400平方毫米或更多的面积。它需要与PHY和插座多点连接，形成复杂的走线网络，可能干扰其他元件。

集成解决方案

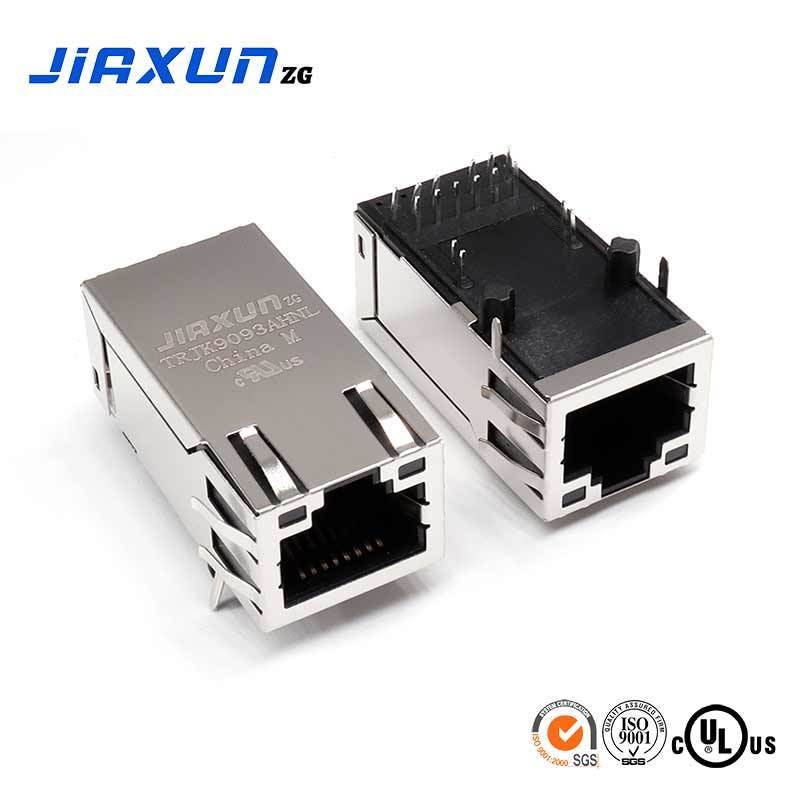

集成磁性的RJ45插座 通过将整个磁性模块直接嵌入连接器外壳中，解决了这一问题。

节省空间： 最直接的好处是大幅减少所需的PCB表面积。磁性元件的垂直集成完全消除了独立磁性模块的占地面积。

元件整合： 原本是两个元件（插座+磁性元件）现在合为一个。这减少了物料清单（BOM）数量，简化了采购和库存管理。

布局自由： 原本为磁性模块预留的区域现在可用于其他关键元件，允许更紧凑的电路板设计或增加新功能。

通过选择   集成磁性的RJ45连接器 ，设计师有效地移除了以太网接口中最大的辅助元件，实现了即时且显著的空间节省。

2. 减少走线复杂度和长度

传统挑战

独立设计强制采用特定且问题多多的布局：数据走线必须从PHY芯片延伸到磁性模块，再从磁性模块延伸到RJ45插座。这产生了两组差分对，必须仔细匹配长度并控制阻抗（100Ω）。这些走线常常需要绕过其他元件，增加了长度和复杂度。较长的走线更易受噪声、串扰和信号完整性问题影响，这在千兆以太网等高速应用中尤为关键。

集成解决方案

使用   集成磁性RJ45连接器 时，磁性元件的输出引脚距离插座触点仅几毫米。它们之间的连接由连接器自身的基板内部处理，制造商精心设计并控制阻抗。

简化布线： 设计师只需将走线从PHY芯片直接布线到集成连接器的引脚。这消除了布局中的一整组差分对。

走线更短： PHY到连接器的路径被最小化。较短的走线意味着更少的寄生电容和电感，衰减降低，对外部噪声的敏感度也降低。

信号完整性提升： 制造商保证磁性元件与插座触点之间内部连接的性能。这消除了信号完整性方程中的一个重要变量，使设计更可预测、更稳健。

这种简化将复杂且易出错的布线任务转变为更直接的连接，减少设计时间并提升整体性能。

3. 优化且可预测的元件布局

传统挑战

独立磁性元件和插座的布局是一场微妙的平衡。它们必须足够靠近以保持互连走线短且直接，但又与其他元件争夺空间。这常导致次优布局，磁性元件阻碍了对电路板其他部分的访问，或迫使插座远离理想的板边位置。此外，磁性模块的高度可能干扰电路板另一侧较高元件的布局，或限制外壳内的间隙。

集成解决方案

集成磁性RJ45插座   是一个单一元件，具有固定且已知的占地面积和高度轮廓。   边缘布局：

连接器可以直接放置在PCB边缘，这是最合理且最高效的位置。无需为独立磁性模块寻找空间。 布局确定性：

设计师可以自信地放置单一元件，知道磁性接口已在内部完美对齐并连接。这消除了插座与磁性元件之间的布局冲突。 间隙优化：

集成设计的整体高度通常低于独立磁性模块与标准插座叠加的高度。这为内部机械设计和PCB底部元件布局提供了更大灵活性。 这种优化布局简化了元件排列过程，带来更整洁、更合理且更紧凑的电路板布局。

4. 简化的以太网供电（PoE）集成

在独立设计中实现以太网供电（PoE）增加了另一层复杂性。直流电必须注入或提取自数据对。这通常需要带中心抽头的额外磁性元件和围绕磁性模块的更复杂电路。电源走线需要更宽以承载更高电流，必须穿插在已拥挤的磁性元件和插座周围，增加了噪声耦合和热问题的风险。

传统挑战

许多现代

集成解决方案

Many modern  集成磁性的RJ45插座  专为PoE应用设计和评级（例如，IEEE 802.3af/at/bt）。

内置PoE支持：  这些连接器配备了集成磁性元件，具有为PoE设计的中心抽头，使用较粗的绕组线径，能够承受必要的电流而不会过热。

简化布线：  PoE电源路径集成在连接器设计中。设计人员只需将电源输入/输出线引导到连接器指定的引脚，而无需连接到单独的磁性模块。

热管理和可靠性优势：  制造商在设计这些连接器时考虑了热管理，确保功率耗散产生的热量得到有效控制。这种内置的专业设计比设计人员从零开始设计和验证的独立实现更可靠。

对于PoE应用，使用集成连接器大大减轻了设计负担，确保符合PoE标准，并提高了电源传输系统的可靠性。

5. 通过设计提升的EMI/EMC性能

传统挑战

在电磁干扰和兼容性（EMI/EMC）测试中取得合格成绩是一大难关。以太网接口既可能成为噪声的受害者，也可能成为发射源。在独立设计中，磁性元件与插孔之间的走线形成的回路面积可能充当天线，辐射噪声。这些走线的布局至关重要，任何不完美都可能导致昂贵的测试失败和电路板重做。

集成解决方案

集成磁性RJ45连接器  被设计为完整的EMI/EMC解决方案。

最小化辐射回路：  通过集成磁性元件和插孔，它们之间的关键连接被包含在连接器本身的屏蔽外壳内。这消除了本来会作为天线的PCB走线。

内置屏蔽：  许多此类连接器提供屏蔽版本，金属外壳能有效防护外部射频干扰（RFI），防止噪声从连接器辐射出去。该屏蔽设计能与PCB接地平面以及最终的机箱实现牢固的360度连接。

可预测的性能：  由于信号路径受控于连接器内部，其EMI/EMC性能由制造商表征并保证。这消除了测试阶段的重大不确定性，使设计人员更有信心首次测试即通过。

这种内置的EMI/EMC稳健性是一个重大优势，减少了预合规测试时间，降低了不合规风险，加快了产品认证进程。

常见问题解答（FAQ）

问1：使用集成磁性元件相比独立磁性元件是否存在性能折衷？
答：  历史上，一些工程师偏好独立磁性元件以实现最大性能调优。然而，现代  集成磁性的RJ45插座  来自知名制造商的产品被设计以满足或超过所有相关的IEEE以太网标准（10/100/1000BASE-T）。对于绝大多数应用，没有性能损失，只有集成带来的好处。高质量的集成商会细致关注信号完整性参数来设计其模块。

问2：如何处理热耗散，特别是PoE应用？
答：  这是一个关键考虑因素。为PoE设计的集成连接器在其内部变压器中使用较大线径以减少I²R发热。此外，许多设计采用热管理策略，如热垫将内部磁性元件的热量传导至PCB接地平面，后者作为散热器。务必查阅制造商的数据手册，了解热阻指标和功率耗散的推荐PCB布局规范。

问3：屏蔽和非屏蔽集成连接器有什么区别，如何选择？
答：   非屏蔽（UTP）  连接器适用于低EMI噪声的消费或办公环境，通常成本较低。  屏蔽（FTP）  连接器带有金属外壳，必须通过低阻抗连接（通常是带有多个通孔的金属化PCB焊盘）连接到PCB接地平面。在工业噪声环境、医疗设备或产品必须满足严格EMI发射标准（如FCC、CE）时，使用屏蔽  集成磁性RJ45插孔  。

问4：我能否用集成设计替换独立磁性元件+插孔设计而不更改PCB布局？
答：  不能。两者的焊盘完全不同。迁移到集成方案需要新的PCB布局。然而，节省的空间和简化的布线通常会带来更小更整洁的整体板设计。这最好在新设计或重大修改初期做出决定。

问5：集成磁性连接器是否兼容所有以太网PHY芯片？
答：  一般来说，是的。这些连接器内的磁性元件标准化以接口标准以太网PHY。然而，建议核对连接器数据手册中的变压器匝数比及其他关键规格，确保与所选PHY兼容。知名制造商会提供详细的电气规格。

与连接解决方案领导者合作：嘉讯智能科技

正如我们所探讨的，选择合适的   带集成磁性的RJ45插孔   是影响产品尺寸、性能、成本和可靠性的关键决策。从知识丰富且可靠的供应商采购这些组件同样重要。

嘉讯智能科技  已确立为高品质连接解决方案的领先制造商，专注于先进的   带集成磁性的RJ45连接器   ，面向全球市场。他们的产品设计满足现代应用的严苛需求，从工业自动化、物联网到企业网络等领域。

嘉讯智能科技产品组合的主要优势：

可靠性验证：  他们的连接器经久耐用，采用高温材料、精密工程和坚固镀层，确保在恶劣工作环境中性能稳定。

全面的产品范围：  他们提供多种选择，包括兼容10/100/1000BASE-T的插孔、PoE（af/at/bt）认证版本、屏蔽和非屏蔽设计，以及各种安装方式（SMT、THT、直角）以满足任何设计需求。

技术专长： 嘉迅团队拥有深厚的技术知识，提供强有力的应用支持，帮助设计师选择最佳连接器，避免设计阶段的常见陷阱。

供应链稳定性： 在元件短缺频发的时代，嘉迅智能科技致力于制造卓越和稳定供应，为客户提供安心，帮助生产线持续运转。

对于希望简化PCB布局、减小板尺寸并提升产品可靠性的工程师来说，评估集成磁性RJ45解决方案是实现这些目标的战略步骤。 嘉讯智能科技 他们对质量和创新的承诺使其成为将先进网络产品推向市场的宝贵合作伙伴。
