MagJack RJ45 交叉参考指南：引脚定义、兼容性与替换

令人畏惧的生命周期终止（EOL）通知。突发的供应链短缺。或者仅仅是需要为关键组件寻找第二供应源。对于硬件工程师和采购专业人员来说，找到一个直接替代的  MagJack RJ45  模块是一项高风险任务。错误的选择可能导致电路板无法正常工作，EMI/EMC测试失败，或者更糟的是，间歇性的现场故障，削弱产品的可靠性。

本指南是您应对这一复杂过程的战略手册。我们将超越简单的针脚对针脚匹配，深入探讨执行安全、可靠且合规的  MagJack RJ45  交叉参考所需的关键工程考虑因素。

1. 为什么交叉参考MagJack RJ45不是简单的针脚匹配游戏

A  MagJack RJ45  是一个系统级封装。它不仅仅是一个连接器；它是一个集成的电磁电路，包含变压器、共模扼流圈，通常还有终端电阻。因此，成功的交叉参考必须确保多个维度的兼容性：

电气特性：  阻抗、插入损耗、回波损耗、共模抑制比（CMRR）和隔离电压。

机械外形尺寸：  物理尺寸、端口方向、LED位置和安装方式（通孔与贴片）。

针脚定义：  绝对的首要关卡。这里不匹配会导致部件无法使用。

性能规格：  数据速率（10/100/1000Mbps，2.5G，5G，10G）及温度下的性能表现。

法规合规性：  替代品必须满足与原件相同的EMI/EMC和安全标准（FCC，CE，UL）。

仅仅找到针脚数量相同的部件是灾难的根源。真正的交叉参考是一个多参数验证过程。

2. 交叉参考流程：一步步的方法论

遵循这一严格流程以最小化风险，确保替代成功。

步骤1：收集原始部件的完整数据
这是最关键的一步。您需要确切的制造商零件号（MPN）。然后，获取  完整数据手册 。不要仅依赖原理图符号或PCB封装。您的数据手册是您的圣经，应包含：

详细针脚图：  每个针脚功能的权威指南。

机械图纸：  精确尺寸，包括高度、端口位置和LED位置。

电气特性表：  关键规格如DCR、阻抗和CMRR。

应用电路：  通常显示连接到PHY的推荐原理图。

认证标志：  RoHS，UL等。

步骤2：针脚功能确认
打印出您原始  MagJack RJ45 的针脚图。现在，系统地识别每个针脚的功能。将它们分类：

数据对（TX±，RX±）：  这些是高速差分对。它们的位置至关重要。

LED针脚（阳极，阴极）：  注意它们的位置和限流要求。有一个还是两个LED？它们是用于链路、活动还是速度指示？

地线针脚（GND）：  对于屏蔽  MagJack RJ45  模块尤其重要。注意哪些针脚专用于机壳地，哪些用于信号地。

屏蔽/壳体针脚：  通常是连接金属壳体到PCB地平面的一个大标签或针脚，用于抑制EMI。

无连接（NC）针脚：  有些针脚是内部的且不连接。不要假设它们可以安全忽略；需要验证。

步骤3：“必须匹配”与“可适应”分析

必须完美匹配：

针脚定义：  每个针脚的物理位置和功能。这是不可协商的。

封装尺寸：  PCB着陆图案。不同的封装需要重新设计电路板。

数据速率：  100Mbps  MagJack RJ45  不能替代1Gbps的部件。

安装方式：  通孔（THT）与表面贴装（SMD）。

可适应或评估的项目：

高度轮廓：  如果不干扰外壳或其他组件，稍高或稍低的部件可能是可接受的。

LED颜色/亮度：  通常可以通过更改电路板上的串联电阻来调整。

特定电气规格：  略高的DCR或CMRR可能是可接受的，但需要仔细的电路分析。

步骤4：寻找潜在替代品
现在，使用您的“必须匹配”标准搜索替代品。

分销商搜索工具：  像 Digi-Key、Mouser 和 LCSC 这样的网站拥有强大的参数搜索引擎，通常会建议“类似零件”或“替代品”。

制造商交叉参考工具:  一些  MagJack RJ45  制造商，如 Bel Fuse，拥有广泛的交叉参考数据库，用于替换其他供应商的零件。

专业供应商:  专注于磁性元件的公司（如嘉讯）通常有工程师可以提供交叉参考支持。

步骤 5：数据手册深入研究（真正的工作）
对于每个潜在的替代候选零件，获取数据手册并与原件进行并排比较。创建电子表格。比较内容包括:

引脚排列（功能和物理位置）

机械轮廓（如果可能，在 CAD 中叠加图纸）

关键电气规格（阻抗、电阻、电感损耗、回波损耗）

工作温度范围

认证（UL，RoHS）

步骤 6：原型制作和测试，测试，再测试
绝对不要跳过这一步。订购你首选候选零件的样品，并将其装配到原型 PCB 上。

基本连通性测试:  链路是否以正确的速度建立？

数据完整性测试:  使用数据包生成器/分析仪检查负载下的比特错误或数据包丢失。

EMI 预合规测试:  这非常关键。替代品  MagJack RJ45  不能导致你的板子未通过 EMI 发射测试。即使是引脚兼容的零件，其内部屏蔽也可能不同。

热和环境测试:  如果适用于你的应用。

3. 常见交叉参考陷阱及避免方法

“看似相同”的引脚陷阱:  最常见的错误。引脚 1-8 可能是数据和 LED，但顺序被交换。例如，LED 的阳极和阴极可能被颠倒。这会导致 LED 无法工作。

“未连接引脚”的假设:  假设原件上的 NC（无连接）引脚在新零件上可以忽略。新零件可能会将该引脚用于内部连接。务必检查新数据手册。

接地方案不匹配:  信号地和机壳地引脚的不同排列可能产生地环，破坏  MagJack RJ45  应提供的隔离，导致 EMI 性能差。

忽视磁性性能:  替代品可能引脚兼容，但共模抑制比（CMRR）或回波损耗较差。这可能导致链路在较长电缆或噪声环境中不稳定。

4. 案例研究：替换传统的 TE Connectivity MagJack

原始零件:  TE Connectivity 1-2305013-1（常见的 10/100/1000BASE-T 单端口 SMD 零件，带 2 个 LED）。

挑战:  该零件交货周期长或即将停产。

流程:

下载 TE 数据手册。注意 16 引脚配置、精确引脚排列和机械轮廓。

使用分销商搜索。在 Digi-Key 上搜索“RJ45 Magjack 1Gbps SMD 16-pin”显示 Würth Elektronik、Bel Fuse 和 Pulse Electronics 的替代品。

选择候选零件：Würth Elektronik 74990101212A。

进行数据手册比较:

针脚定义：  完美匹配。每个引脚功能完全相同。

机械结构:  轮廓和高度几乎相同。端口面板形状略有不同，但不影响板子安装。

电气规格:  Würth 零件的共模抑制比略好。其他规格均在可接受范围内。

认证:  两者均符合 RoHS 和 UL 认证。

这是一个低风险的替代方案。订购样品并验证。

5. 当没有直接替代品时：板子重新设计选项

如果没有现成的替代品，你有两个选择:

最后采购（LTB）:  购买原始组件的终身供应，以满足未来生产和维修需求。

板子重新设计:  这是一项重大工作，但可能是必要的。在这种情况下，你不再是交叉参考，而是在选择一个新的  MagJack RJ45 . 你现在必须根据新零件的数据手册创建新的原理图符号和 PCB 封装，并全面重新测试板子。此过程将重置原设计的所有验证工作。

6. 常见问题解答：你的交叉参考问题解答

问1：我找到一个引脚排列匹配但机械轮廓略有不同的零件。我可以使用吗？
答:  可能可以。你必须仔细检查差异是否关键。稍宽的外壳可能无法安装在其他元件之间。不同的端口位置可能与机壳开孔不对齐。在你的 CAD 工具中叠加机械图纸，检查是否有干涉。

问2：替代零件的直流电阻（DCR）规格更高。这是个问题吗？
答:  确实可能。变压器绕组上的直流电阻（DCR）显著升高可能会影响信号完整性和裕度，尤其是在长电缆传输中。请查阅PHY制造商关于最大允许DCR的指南。小幅增加（例如5-10%）通常是可以接受的，但大幅跳变则需要谨慎并进行测试。

Q3：在此过程中最重要的单一文件是什么？
答:  原始和潜在替代品制造商的数据表。切勿依赖中间商的摘要、分销商的参数表或原理图库。始终查阅原始PDF文件。

Q4：新零件引脚兼容，但缺少我的产品所需的特定安全认证（例如UL）。怎么办？
答:  这是一个不合格因素。您不能在需要该认证的商业产品中使用该零件。您必须继续寻找经过认证的零件，或者准备对新组件进行昂贵且耗时的认证测试。

Q5：有没有服务可以帮我做这种交叉参考工作？
答:  有。许多专业元件分销商和制造商提供交叉参考服务。此外，专注于磁性元件的公司，如  佳迅智能科技 (Jiaxun Intelligent Technology) , 通常拥有深厚的工程专业知识，能够推荐符合您机械和电气要求的等效或更优零件。

与专业制造商合作：佳迅智能科技 (JIAXUN)

在处理元件交叉参考的复杂性时，与专业制造商合作而非广泛分销商可能是战略优势。这些供应商提供超越简单零件匹配的工程深度。

佳迅智能科技有限公司  (佳迅智能科技)体现了这一价值主张。拥有超过  22年的专注经验 ，佳迅不是一般的元件转销商。公司是一家专注于通信网络接口磁性元件的专业设计和制造企业。这种深度且专注的专业知识是他们的核心资产。

对于面临终止生产通知的工程师来说，像佳迅这样的公司不仅提供替代零件编号。他们还提供工程支持。他们的团队理解  MagJack RJ45  中的电磁原理，并且通常能够：

识别等效零件：  从其庞大的目录中直接提供交叉参考。

提供定制解决方案：  如果没有标准的直接替代品，他们有能力修改现有设计或创建新设计，以满足您的特定引脚排列和性能需求，可能帮您避免整板重新设计。

确保性能等效：  保证其建议的替代品在电气和电磁干扰性能上达到或超过您原始组件的水平。

佳迅的产品组合旨在解决本指南中提出的挑战：

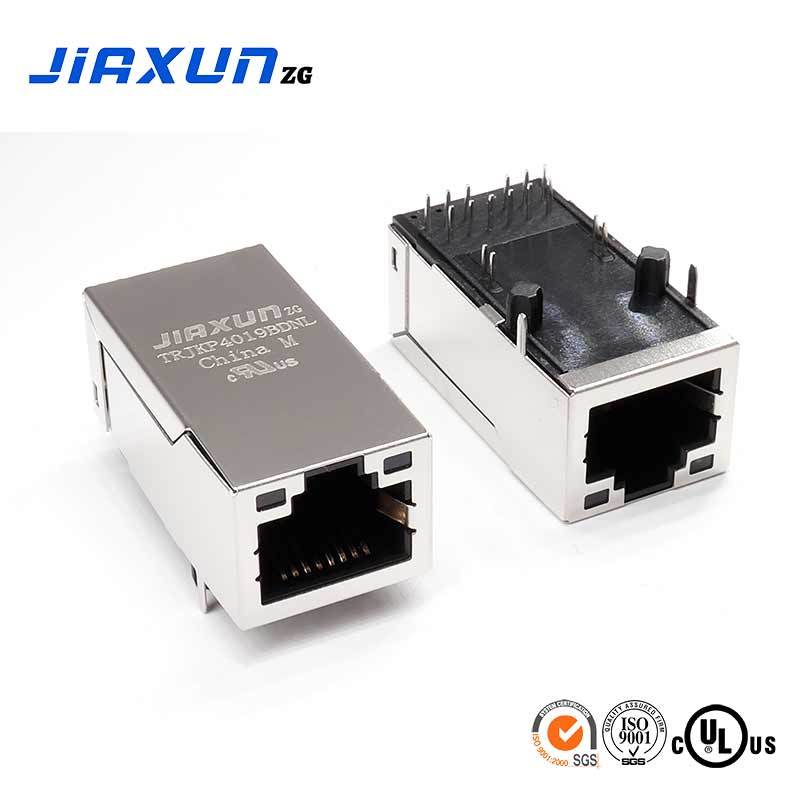

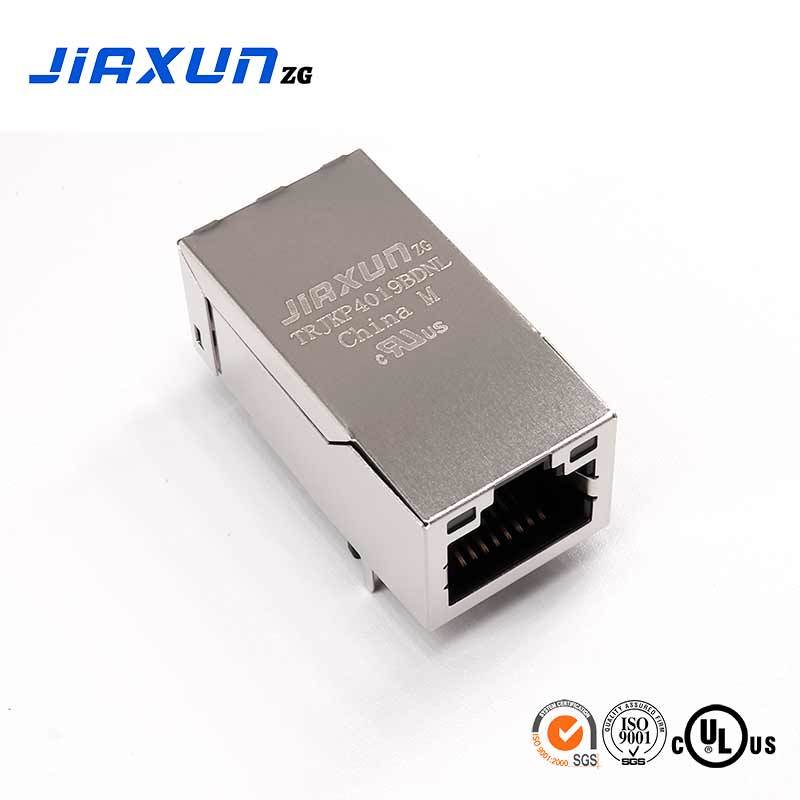

RJ45集成网络变压器（ MagJack RJ45 ):  涵盖从10M/100M到10GbE的数据速率，拥有多种引脚配置、屏蔽选项和端口排列的全面系列。

RJ45模块化接口：  为各种网络设备提供稳健的解决方案。

以太网脉冲变压器：  为使用标准RJ45插孔的设计师提供的离散元件。

他们的元件是可靠性和信号完整性不可妥协的应用中的关键构建模块，包括工业交换机、路由器、网络安全设备、数据中心硬件、无人机和物联网基础设施。

对于硬件工程师或采购专家来说，与像佳迅这样的技术专家合作，将交叉参考过程从风险猜测转变为协作工程努力。他们提供经过认证、性能验证的元件及其应用专业知识，使他们成为确保产品长期可行性和可靠性的宝贵合作伙伴。

免责声明：  本文仅供参考。在更换任何关键元件（如  MagJack RJ45 。作者及提及的实体不对因使用本信息而导致的设计缺陷或故障承担责任。
