定制RJ45磁性连接器：您需要了解的协议适配与尺寸定制

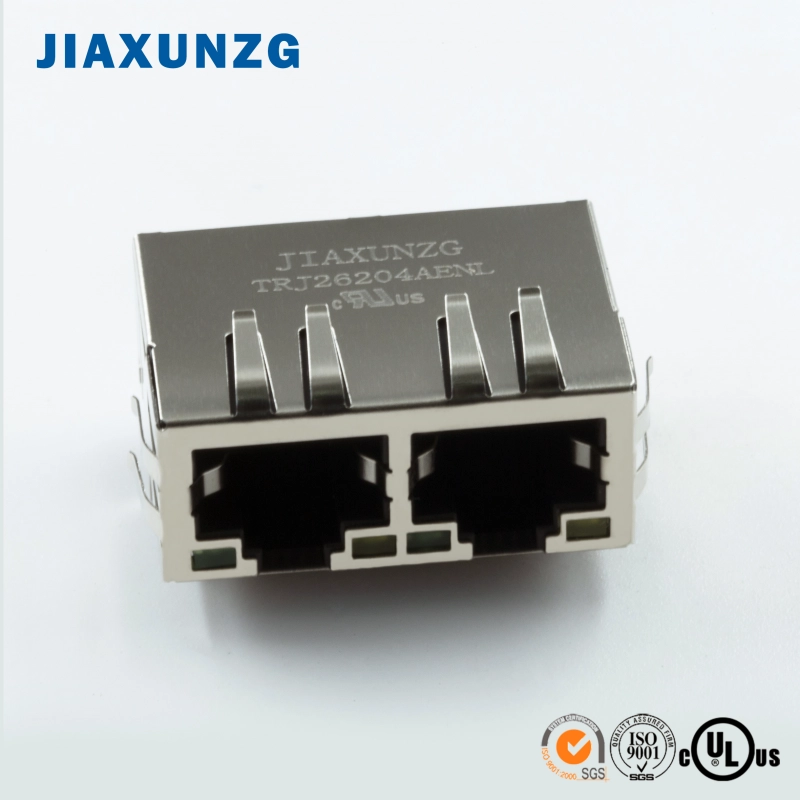

在精心设计的网络硬件世界中，现成的组件往往是一种妥协。虽然标准的 RJ45磁性连接器 广泛应用于各种场景，但越来越多的工程师和OEM发现，一刀切的方法可能限制性能，增加设计复杂性，最终阻碍创新。当您的设计突破形状尺寸的界限，在恶劣环境中运行，或对专有协议要求绝对信号完整性时，通往可靠性的道路只有一个方向：定制。

一个 定制RJ45磁性连接器 不仅仅是标准部件的品牌版本。它是一个精密设计的解决方案，从零开始定制以满足特定的电气、机械和环境要求。深入了解定制的世界，将使您具备导航流程、提出正确问题并与制造商有效合作，打造您的产品所需精确组件的知识。

为什么考虑 定制RJ45磁性连接器 ?

选择定制设计是战略性的，源于解决标准组件无法应对的关键挑战的需求。

专有协议的性能优化： 您的系统可能使用非标准通信协议或特定的以太网供电（PoE）实现，要求磁性模块具备独特的电气特性。定制设计确保变压器完美调校以适应您的应用。

空间限制： 在无人机、物联网传感器和紧凑型交换机等设备中对微型化的不断追求，往往意味着标准 RJ45插孔 的PCB空间根本不可用。定制的低矮型或直角连接器可能是解锁您工业设计的关键。

增强的环境密封： 标准连接器可能无法提供工业自动化、户外电信或汽车应用所需的IP（防护等级）认证。定制允许集成专用垫圈、密封件和外壳材料，以抵御灰尘、湿气、振动和极端温度。

EMI/RFI屏蔽优势： 在电磁噪声环境或必须将辐射降至严格法规标准（如FCC或CE）以下的应用中，定制屏蔽罩可设计为提供远超标准现成罩的衰减效果。

价值工程与成本降低： 对于超大批量生产，定制设计有时可以整合零件，简化组装，并降低总物料清单（BOM）成本，即使考虑到非经常性工程（NRE）投资。

定制的两大支柱：协议适配与尺寸定制

定制过程基于两个基本支柱：内部（电气协议适配）和外部（物理尺寸和形状）。

支柱1：协议适配——工程信号完整性

RJ45连接器内部的磁性模块 RJ45连接器 不是被动组件。它包含变压器和共模扼流圈网络，这些对于隔离、噪声过滤和信号调理至关重要。调整内部电路是定制中技术最复杂的部分。

协议适配的关键考虑因素：

数据速率和带宽： 磁性组件的核心设计在10/100Mbps连接器和10Gbps连接器之间差异巨大。定制确保磁性元件的频率响应和回波损耗针对目标数据速率优化，防止信号退化和比特错误。

PoE（以太网供电）集成： 存在多种PoE标准（IEEE 802.3af、at、bt）。定制的 磁性RJ45连接器 可针对您的PoE应用的特定电流和电压需求进行设计，最大限度减少热量产生，确保安全可靠的电力传输。这包括设计支持最高90W的PoE++应用。

阻抗匹配： 磁性模块的阻抗必须精确匹配电缆和PCB走线的阻抗（以太网通常为100Ω差分）。不匹配会导致信号反射，引发数据损坏。定制保证完美的阻抗控制。

隔离电压： 标准连接器通常提供1.5kV或2.0kV的隔离电压。对于安全至关重要的医疗设备或工业系统，定制设计可提供显著更高的隔离电压（例如4.0kV），保护敏感电路和用户免受电压冲击。

专用滤波： 如果您的设备特别容易受到某种电磁干扰（EMI），磁性元件的滤波特性可以定制，以在特定频率上提供增强的抑制。

协作过程： 协议适配是一项深入的工程协作。您需要向潜在制造商提供协议规范、目标性能指标及已知的噪声挑战。作为回报，他们的工程团队应提供仿真数据、原型测试报告及最佳设计指导。

支柱2：尺寸和形状定制——塑造物理接口

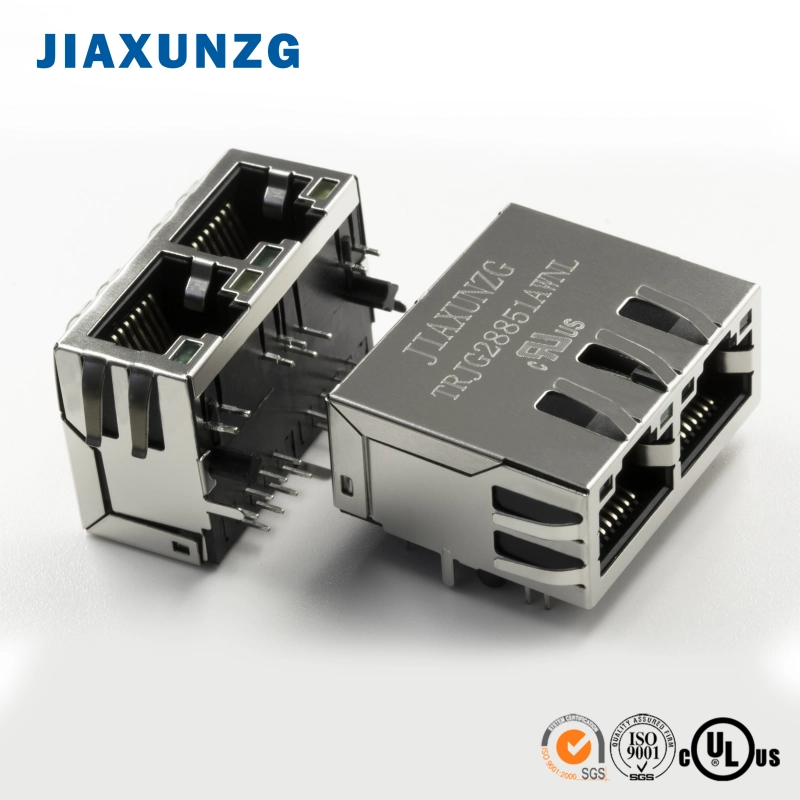

这是最直观的定制形式，改变连接器的外壳、引线框架和整体占地面积，以解决机械设计难题。

尺寸和形状定制的关键考虑因素：

PCB占地面积和高度： 这是最常见的驱动因素。连接器能否做得更短、更窄或更低矮？安装引脚能否重新排列以适应独特的PCB布局？通过定制引线框架和外壳设计，答案几乎总是肯定的。

方向： 标准垂直连接器占用过多板空间？定制的直角（90度）或斜角设计可以让PCB平行安装于设备面板，大幅节省空间。

LED配置： 状态LED的数量、颜色和位置可以完全定制。您可以指定单色、双色或三色LED，并将其放置在顶部、侧面，甚至集成到连接器主体中，以满足特定的美观或功能需求。

屏蔽和外壳设计：  金属屏蔽罩可以定制以增强耐用性、特定接地片位置或提高屏蔽效果。材料可以从标准黄铜更换为磷青铜，甚至不锈钢以适应腐蚀性环境。

护套和防护罩设计:  对于电缆应用（插头式磁性连接器），橡胶防护罩可以定制以实现应力缓解、特定弯曲半径要求或品牌目的。

安装机制:  除了标准的通孔焊接引脚外，定制选项还可以包括用于自动组装的表面贴装技术（SMT）、面板安装锁定片，甚至无工具安装的卡扣机制。

协作过程：  尺寸定制需要精确的机械图纸。您必须向制造商提供PCB和外壳的3D模型（例如STEP文件），突出空间限制。然后他们将提供拟议定制连接器的草图模型以进行适配检查和迭代。

定制流程导航：分步指南

内部需求收集:  在联系制造商之前，记录每个需求:

电气:  数据速率、PoE需求、隔离电压、工作温度。

机械:  最大尺寸（长x宽x高）、PCB布局、方向、LED需求。

环境:  IP等级、抗振动能力、工作温度范围。

法规:  目标认证（UL、CE、FCC、RoHS）。

商业:  目标批量单价、年度预测、项目时间表。

供应商选择:  这是最关键的一步。您需要一个拥有  成熟经验 . 寻找:

专门的工程团队。

过去定制项目的作品集。

内部仿真和测试能力（例如，TDR，网络分析仪）。

垂直整合（控制成型、电镀、绕线和组装）。

询价流程:  提交您的需求文档。严肃的制造商会在提供包含非经常性工程（NRE）费用、不同批量单价和开发时间表的报价前，进行技术讨论。

原型制作与验证:  一旦报价被接受，制造商将制作样品。严格测试这些首件原型:

电气测试:  使用网络分析仪检查S参数（插入损耗、回波损耗）。

机械测试:  检查在您的组装中的适配性和功能性。

环境测试:  对设备进行温度、湿度和振动应力测试。

生产爬坡:  批准原型后，制造商将进入批量生产。确保他们有完善的质量控制计划，包括自动光学检测（AOI）和100%电气测试。

常见问题解答（FAQs）

问1：定制 RJ45磁性连接器 多少钱？
答:  费用包括一次性的非经常性工程（NRE）费用，取决于复杂程度，可能从几千到数万美元不等，以及单个单位成本。单位成本高度依赖于批量。虽然首个单位非常昂贵，但在大批量时成本会大幅下降，通常可以达到甚至优于需要设计妥协的现成解决方案的价格。

问2：定制过程需要多长时间？
答:  从初步讨论到收到功能性原型通常需要8-12周。全面生产爬坡可能再增加4-8周。复杂项目可能需要更长时间。信誉良好的制造商会提前提供详细的项目时间表。

问3：开始时我需要提供哪些信息？
答:  信息越多越好。必备文件包括:

详细的产品需求文档（PRD）。

PCB原理图和布局文件（Gerber，STEP）。

带有连接器预留空间的外壳机械图纸。

期望的电气规格（数据速率、隔离等）。

问4：你们能定制防水连接器吗？
答:  绝对可以。这是常见需求。制造商可以通过使用专用密封件、垫圈和灌封技术设计具有IP67、IP68甚至IP69K等级的连接器，以保护内部组件免受水和灰尘侵入。

问5：定制设计会影响我的产品认证过程（FCC/CE）吗？
答:  设计良好的定制连接器应当 简化  认证过程。通过从一开始设计出优越的EMI抑制，您可以减轻合规失败的主要原因。信誉良好的制造商会按照相关标准设计，并能提供来自预认证实验室的测试数据以支持您的认证工作。
