RJ45 MagJack 与标准 RJ45 插孔：你需要哪一个？

在设计需要以太网连接的设备时，最基本且关键的决策之一是选择合适的物理接口。对外行人来说，所有以太网端口看起来可能都一样。然而，对工程师来说，选择一个  标准 RJ45 插座  和一个  RJ45 磁性插座  对电路板的设计、性能、成本和上市时间有深远影响。选择错误可能导致一系列问题，从信号完整性问题和电磁干扰（EMI）合规失败，到昂贵的电路板重新设计。

本深入指南将揭开这两种组件的神秘面纱，突出它们的关键区别、优点和缺点。到最后，您将清楚地了解哪种方案——带有标准插座的分立方案或集成的  RJ45 磁性插座 ——是您特定应用的正确选择。

第一部分：核心区别——关键在于磁性元件

根本区别在于磁性元件的集成，这些元件对于以太网的正常工作至关重要。

什么是 标准 RJ45 插座 ?

标准 RJ45 插座正如其名：一个纯粹的  机电组件 。它是一个塑料外壳，内含八个引脚，与插头（以太网线的连接器）上的引脚进行物理和电气接触。其唯一功能是为电缆插入和拔出提供物理端口。它不包含任何用于调节电信号的有源或无源元件。

关键缺失部分：  使用标准 RJ45 插座时，您  必须  在印刷电路板（PCB）上设计独立的磁性元件。这些通常是一组  脉冲变压器  和一个  共模扼流圈（CMC） 。这些分立磁性元件放置在物理层（PHY）收发器芯片和 RJ45 插座之间。

什么是 RJ45 磁性插座？

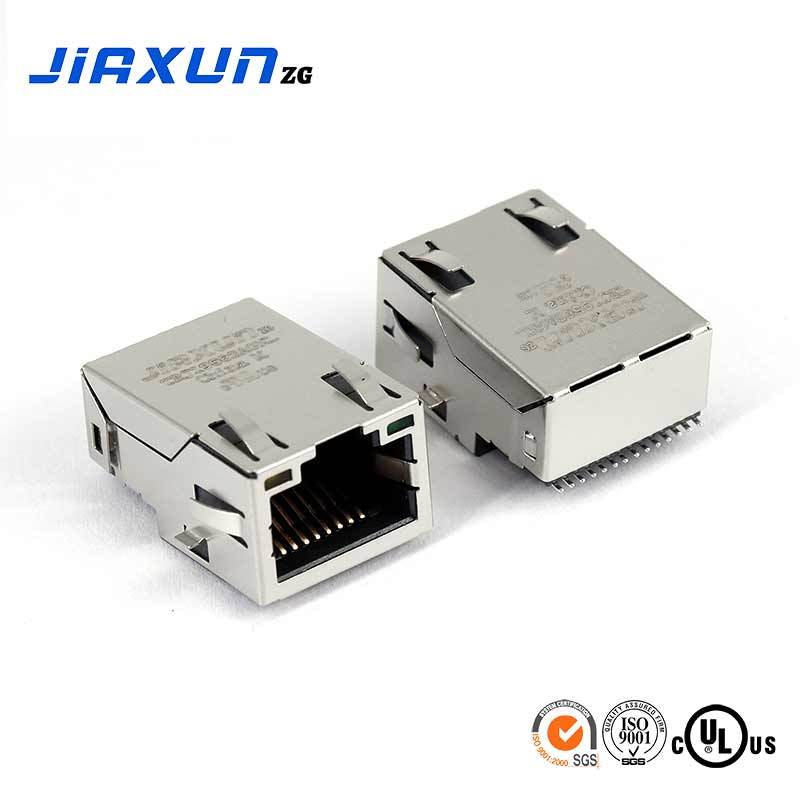

一个  RJ45 磁性插座  （缩写自  磁性插座 ）是一个  集成模块 。它将标准 RJ45 插座的机电组件与必需的磁性元件——网络变压器和共模扼流圈——结合在一个密封的、即插即用的封装中。当您看到典型的  RJ45 磁性插座 顶部时，通常会看到一个显著的金属罩，这是用来屏蔽内部磁性元件免受电磁干扰（EMI）的保护罩。

第二部分：正面比较

让我们从几个关键的工程和业务维度来分解比较。

第3部分：详细应用场景 - 做出正确选择

何时选择标准RJ45插座+分立磁性元件

这种路径如今较少见，但仍有其存在的价值。

高产量下极端成本敏感性： 如果您制造数百万台设备（例如，基本消费电子产品），分立元件带来的单件节省可能超过初期设计和测试成本。

不寻常或专有需求： 如果您的设计需要具有特定特性的非标准磁性元件，而这些特性在任何 集成 RJ45 磁性插座 模块中都没有提供 .

传统设计和重新设计： 当更新已经使用分立设计的现有产品且无需更改布局时。

您几乎总是应该选择 RJ45 磁性插座

集成 RJ45 磁性插座 是大多数设计的默认现代选择。

空间受限设计： 任何紧凑型设备，如物联网传感器、网络摄像头、无人机、便携式医疗设备或扩展卡，都能从节省的电路板空间中受益匪浅。

高速设计（千兆及以上）： 在更高频率下，信号完整性至关重要。MagJack的受控环境消除了一个主要变量，大大提高了一次通过的成功率。

快速上市： 如果开发速度至关重要，MagJack简化并降低了整个过程的风险。您可以利用模块供应商的磁性专业知识。

缺乏内部射频/高速专业知识： 并非每个团队都有专家能够专业布局千兆以太网接口。 RJ45 磁性插座 作为即插即用的解决方案，封装了该专业知识。

工业、医疗和汽车应用： 这些领域要求最大限度的可靠性和稳健性。高质量的 RJ45 磁性插座 屏蔽和稳定性能是电气噪声环境中运行和满足严格EMC法规的不可妥协条件。

原型设计： 使用MagJack进行原型设计可以让您快速建立功能性网络连接，使您专注于测试产品的核心功能。

第4部分：基础之外 - MagJack关键规格考虑因素

如果您选择 RJ45 磁性插座 路径，您必须为您的需求选择合适的产品。以下是需要关注的要点：

数据速率： 确保与您的PHY能力匹配（10/100 Mbps，1000 Mbps，2.5G/5G，10G）。

端口数量： 单端口、双端口甚至四端口模块可用于交换机和路由器。

安装方式： 表面贴装（SMD）是自动化组装中最常见的。穿孔安装（TH）可提供稍强的机械结合力。

LED指示灯： 许多MagJack集成了链路和活动指示灯，免去了添加和布线独立LED的麻烦。

PoE支持： 如果您的设备使用以太网供电（IEEE 802.3af/at/bt），必须选择能够承受较高电流且不易过热的MagJack。

隔离电压： 关键安全特性。标准为1500Vrms，但医疗设备可选更高等级。

温度等级： 对于工业应用，确保工作温度范围为 -40°C至+85°C 或更宽。

高度轮廓： 提供“低轮廓”选项以适应笔记本电脑等纤薄设备。

第5部分：常见问题解答（FAQs）

问1：我可以用集成MagJack替换现有设计中的标准RJ45插座和分立磁性元件吗？ RJ45 磁性插座 在现有设计中？
答：不能直接替换。封装尺寸完全不同，需要重新设计整个PCB布局。此替换决策必须在电路板设计初期做出。

问2：使用集成MagJack是否存在性能缺陷？
答：对于绝大多数应用，没有。实际上，由于内部布局优化和受控，性能通常更优。只有在极其专业的高频场景下，定制分立设计才可能有理论上的优势，但这属于小众专家设计领域。

问3：MagJack带有金属屏蔽，我该如何正确接地？
答：这非常关键。金属屏蔽必须连接到系统的机箱地（或接地），而非PCB的数字信号地。这为EMI/RFI噪声提供了低阻抗路径，将其引导至地，防止干扰电路。务必遵循MagJack数据手册推荐的焊盘布局。

问4：我的MagJack集成了LED，我该如何驱动它们？
答：数据手册是您的指南。有些MagJack的LED直接由PHY的LED驱动引脚供电（通常为3.3V或2.5V）。其他可能需要在PHY引脚和MagJack LED引脚之间加限流电阻。

问5：哪种方案更可靠？
答：一个 RJ45 磁性插座 来自信誉良好的制造商通常更可靠。它减少了焊点数量（单个组件对比多个），并作为一个单一的、经过测试的单元构建。封装还保护了精细的磁绕组免受湿度和污染物等环境因素的影响。

与专家合作：嘉讯智能科技

超过22年， 嘉讯智能科技 已确立自己作为高质量通信网络接口磁性元件的专业且值得信赖的设计师和制造商的地位。他们的深厚专业知识专注于以太网连接领域，使他们成为在标准插孔和集成解决方案之间做出选择的理想合作伙伴。

该公司的广泛产品组合涵盖了各种 RJ45 磁性插座 模块及相关磁性元件，包括：

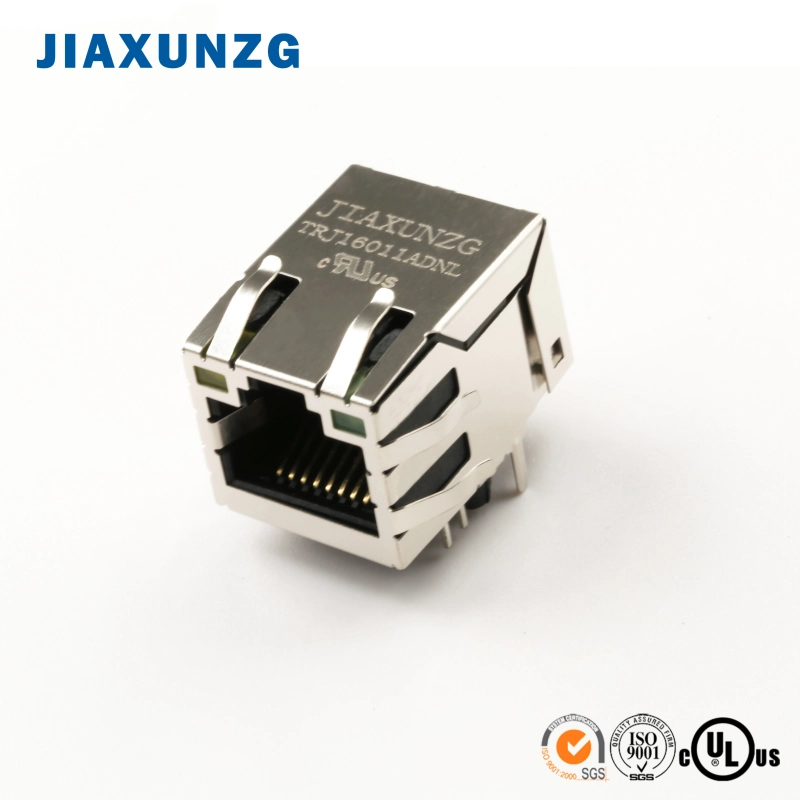

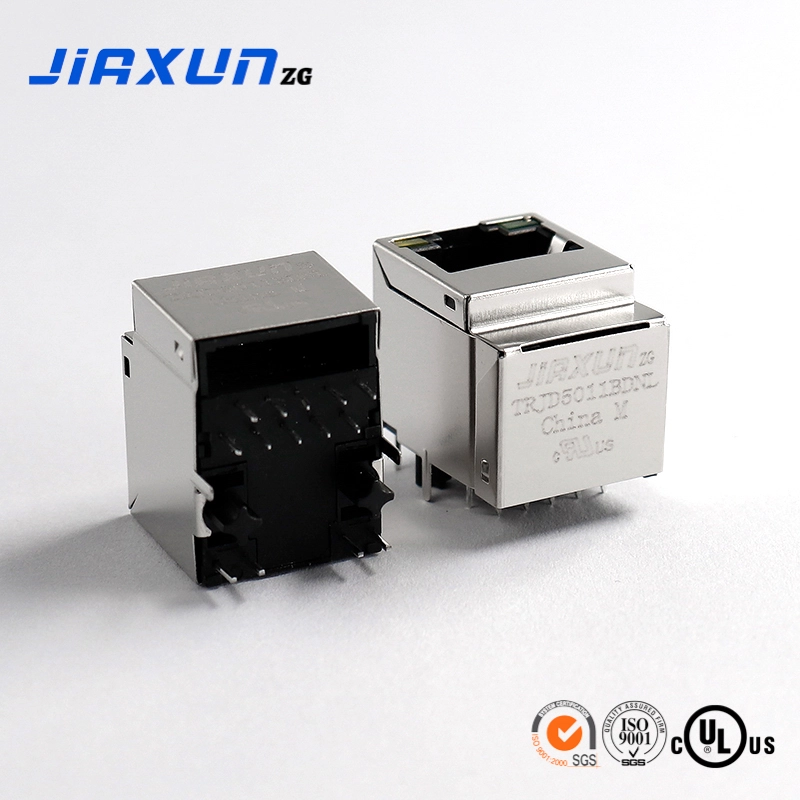

RJ45集成网络变压器（MagJacks）： 他们的核心产品，将插孔和磁性元件结合在一个可靠的模块中，简化了客户的设计和生产。

模块化RJ45接口 : 提供各种端口配置和安装样式。

以太网脉冲变压器： 适用于因特定原因选择离散磁性解决方案的设计。

嘉讯智能科技 的产品支持从10M/100M和1000M（千兆）一直到10G的数据速率，确保与当前和未来的网络标准兼容。他们的组件被设计用于在需要强大连接解决方案的各种应用中可靠运行，包括：

工业交换机和路由器

网络安全与监控（安防设备）

无人机通信系统

数据中心网络设备

物联网网关和控制器

通过选择 嘉讯智能科技 ，您不仅仅是在采购一个组件；您是在利用超过二十年的磁性设计专业经验。无论您的项目需要节省空间且可靠的集成 RJ45 磁性插座 或定制的离散磁性解决方案，他们的工程支持都能提供宝贵的指导。这确保您的产品受益于卓越的信号完整性、增强的可靠性和强大的性能，使您能够自信地为您的特定需求做出正确选择。

关于作者： 本文由一位经验丰富的电子设计工程师撰写，拥有丰富的板级设计和商业及工业产品元件选择经验。信息基于实际设计挑战、制造商数据表的深入分析以及电磁兼容最佳实践的应用。目标是提供可操作的、现实世界的建议，帮助工程师做出明智的决策。
