RJ45连接器什么意思

一、定义与用途

• 全称：Registered Jack 45（注册插孔 45），简称 RJ45。
• 核心功能：传输以太网数据（如互联网信号），支持有线网络连接，是局域网（LAN）中最常用的物理接口之一。
• 应用场景：家庭宽带、企业网络布线、服务器机房、路由器 / 交换机接口等。

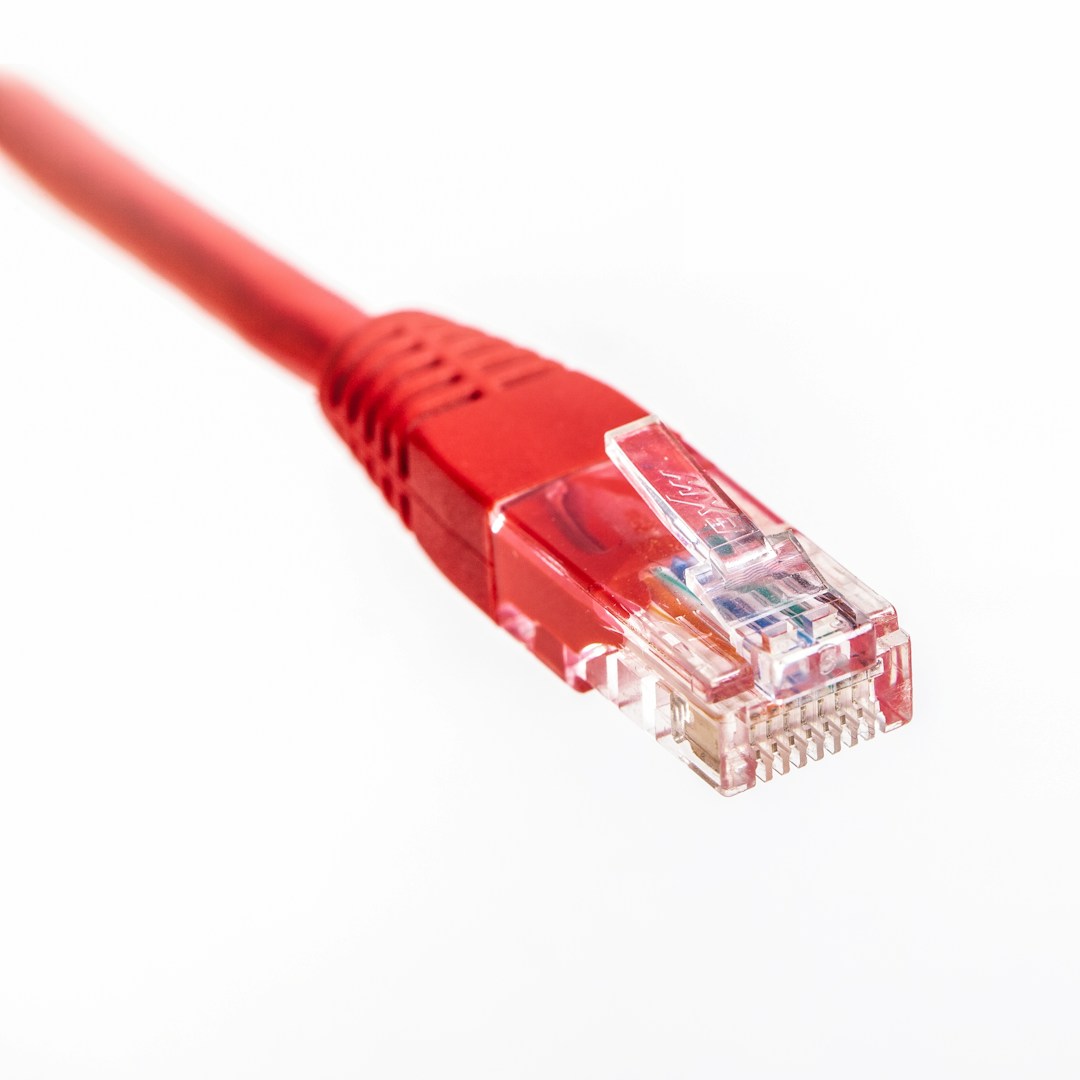

二、外观与结构

• 类似 “水晶头” 的塑料外壳，内部包含 8 个金属触点（引脚），外观与电话线使用的 RJ11 连接器相似，但尺寸更大（RJ11 为 4 或 6 针）。
• 插头（公头）与插座（母头）配对使用，插座常集成在网络设备（如电脑网口）或网线模块中。

• 8 根引脚按特定顺序排列，遵循 T568A 或 T568B 布线标准（两者线序不同，但功能等效），常见线序如下：
  • T568B 标准（更常用）：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
  • 引脚编号从左到右依次为 1-8，其中 1/2 用于发送数据，3/6 用于接收数据，其他引脚备用或接地。

三、与 RJ11 的区别

四、传输速率与分类

五、关键特性

镀金触点：金属触点常镀金（如之前提到的 goldflash 电镀），提升导电性、抗腐蚀性和耐磨性，确保信号稳定。

屏蔽与非屏蔽：

非屏蔽（UTP）：普通场景常用，成本低；

屏蔽（STP）：带金属屏蔽层，抗电磁干扰能力强，适用于工业环境或强干扰场景。

六、实际应用举例

家庭网络：电脑通过 RJ45 网线连接路由器，获取互联网信号。

企业布线：办公室内的网线通过 RJ45 模块接入交换机，组建局域网。

监控系统：网络摄像头通过 RJ45 接口连接到监控主机或交换机。

总结
